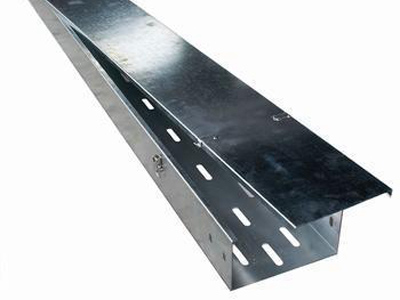

托盤式電纜橋架是石油、化工、輕工、電視、電訊等方面應用最廣泛的一種。它具有重量輕、載荷大、造型美觀、結構簡單、安裝方便等優點。它既適用于動力電纜的安裝，也適合于控制電纜的敷設。
電纜橋架（電纜托架）是由托盤或梯架的直線段、彎通、組件以及托臂（臂式支架）、吊架等構成具有密接支承電纜的剛性結構系統之全稱。
選用要點
1）電纜橋架、線槽及其支吊架使用在有腐蝕性環境中，應采用耐腐蝕的剛性材料制造，或采取防腐蝕處理，防腐蝕處理方式應滿足工程環境和耐久性的要求。
2）電纜橋架在有防火要求的區段內，可在電纜梯架、托盤內添加具有耐火或難燃性能的板、網等材料構成封閉或半封閉式結構，并采取在橋架及其支吊架表面涂刷防火涂層等措施，其整體耐火性能應滿足國家有關規范或標準的要求。
3）在工程防火要求較高的場所，不宜采用鋁合金電纜橋架。
4）電纜梯架、托盤寬度和高度的選擇應符合填充率的要求，電纜的梯架和托盤內的填充率在一般情況下，電力電纜可取40%～50%，控制電纜可取50%～70%，且宜預留10%～25%工程發展裕量。
5）在選擇電纜橋架的荷載等級時，電纜橋架的工作均布荷載不應大于所選電纜橋架荷載等級的額定均布荷載，如果電纜橋架的支吊架的實際跨距不等于2m 時，則工作均布荷載應滿足要求。
6）各種組件及支吊架在滿足相應荷載的條件下，其規格尺寸應與托盤、梯架的直線段、彎通系列相匹配。
7）在選擇電纜橋架的彎通或引上、引下裝置時，不應小于電纜橋架內電纜最小允許彎曲半徑。
8）對于跨距大于6m 的鋼制電纜橋架和跨距大于2m 或承載要求大于荷載等級D級的鋁合金電纜橋架，應按工程條件進行強度、剛度及穩定性的計算或試驗驗證。
9）幾組電纜橋架在同一高度平行敷設時，各相鄰電纜橋架之間應考慮維護、檢修距離。
