槽式電纜橋架
作者：未知
發布時間：2021-06-02
瀏覽次數：126
次

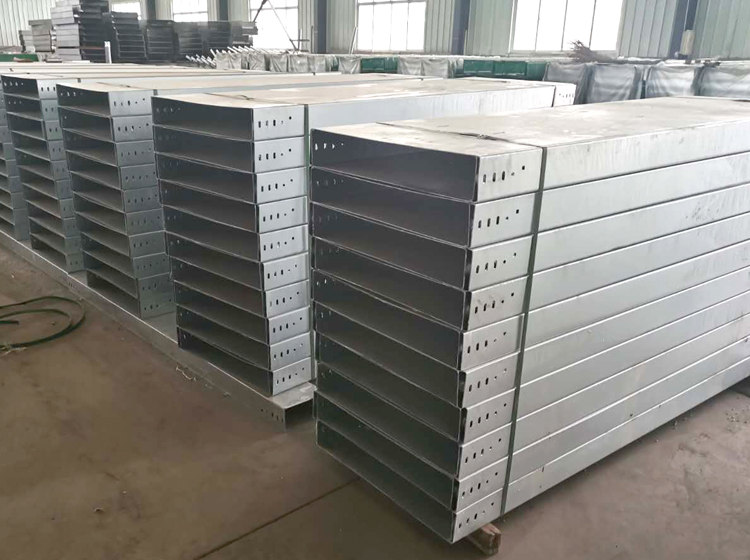

槽式電纜橋架是用整張鋼板彎制而成的槽式部件，其概念上與盤架的區別是高、寬比不同，盤架淺而寬，槽式電纜橋架具有一定的深度和封閉性。槽式玻璃鋼橋架是一種全封閉型電纜橋架，它最適用于敷設計算機電纜、通信電纜、熱電偶電纜及其它高靈敏系統的控制電纜等，它對控制電纜的屏蔽干擾和重腐蝕環境中電纜的防護都有較好效果。而且槽式電纜橋架其材質有不銹鋼、鋁合金、鋼質三種。槽式玻璃鋼橋架的護罩隨槽體配套供貨，其它配件與梯級式、托盤式橋架通用。表面處理分為鍍鋅、防火、靜電噴塑、熱浸鋅等，在重腐蝕環境中可特殊防腐處理。
安裝要點：
1、槽式電纜橋架敷設走向應短捷，并應盡量沿墻、沿柱或沿梁敷設。
2、根據槽式電纜橋架敷設走向，向土建專業、結構專業提出預留墻洞、樓板洞及吊架安裝時，所需預埋鋼板位置及荷載。并且應與工藝專業、水暖專業及動力專業相協調。
3、地面內暗裝金屬線槽布線，在設計時應與土建專業密切配合，以便根據不同的結構型式和建筑布局，合理確定線路路徑和設備選型。
4、不同電壓、不同用途的電纜不宜敷設在同一層電纜橋架內：
（1）1kV 以上和1kV 及以下的電纜；
（2）同一路徑向一級負荷供電的雙回路電纜；
（3）應急照明和其他照明的電纜；
（4）電力、控制和電信電纜。若不同等級的電纜敷設在同一電纜橋架時，中間應增加隔板隔離。
5、在工程條件下安裝或檢修不需考慮附加集中荷載時，槽式電纜橋架的工作均布荷載按電纜自重均勻分布計算。
6、槽式電纜橋架不宜與下列管道平行敷設，當無法避免時，電纜橋架的位置應符合下列規定，或采取相應防護措施。
（1）槽式電纜橋架應在具有腐蝕性液體管道上方。
（2）槽式電纜橋架應在熱力管道下方。
（3）易燃易爆氣體比空氣重時，槽式電纜橋架應在管道上方。
（4）易燃易爆氣體比空氣輕時，槽式電纜橋架應在管道下方。
7、槽式電纜橋架與管道之間最小距離應符合規定。
8、綜合布線電纜與附近可能產生高電平電磁干擾的電動機、電力變壓器等電氣設備之間應保持必要的間距。
9、墻上敷設的綜合布線電纜、光纜及管線與其它管線的間距應符合規定。
10、槽式電纜橋架水平敷設時，宜按荷載曲線選取最佳跨距進行支撐，跨距一般為1.5～3.0m。橋架垂直敷設時，在距第1.8m以下部分應加金屬蓋保護，但敷設在電氣裝用房間內是可除外。
11、電纜橋架多層敷設時其層間距離一般為：
（1）橋架上布局頂板或其他障礙物不應小于0.3m。
（2）電力電纜橋架間距不應小于0.3m。
（3）控制電纜橋架間不應小于0.2m 。
